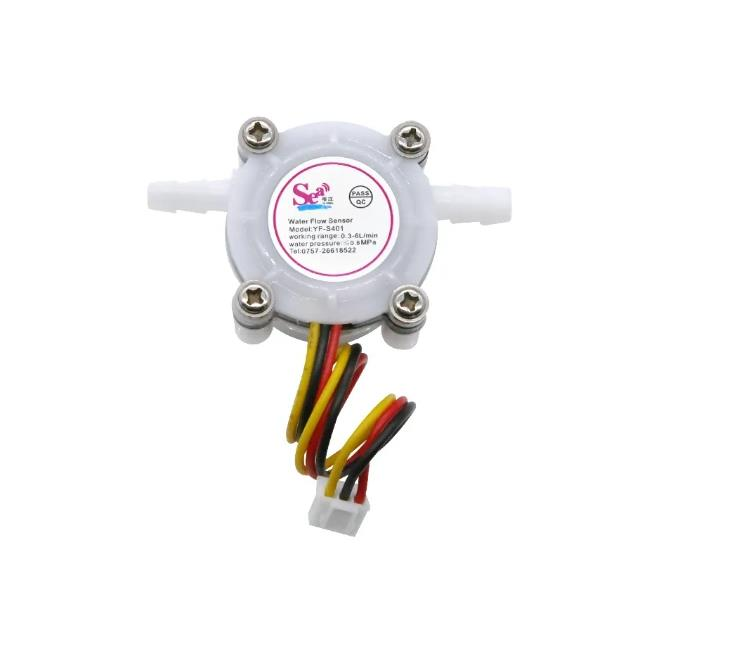

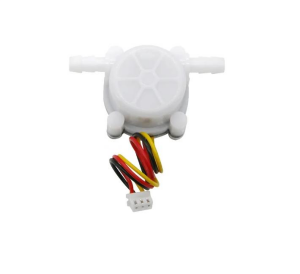

Su Akış ve Hidrolik Basınç Sensörü YF-S401

Su Akış ve Hidrolik Basınç Sensörü YF-S401

YF-S401 Su akış sensörü YF-S201 modeline benzer olup, daha düşük akış hızları için optimize edilmiştir. Litre başına daha yüksek darbe özelliğine sahiptir. Platik gövde, dahili rotor ve hall effect sensöre sahiptir. Mıknatısın yer aldığı sistem su akış olarak döndürülür. Mıknatıs her dönüşde hall etkisi sisteme pulse olarak çıkış vermektedir. Bu sensör, dakikada 0,3 ila 6 litre arasındaki akış hızları için en uygunudur ve litre başına 5880 darbe (yaklaşık 0,17 mL başına 1 darbe) verir. Sensörün her iki yanında 7mm çaplı bağlantı noktası vardır.

Özellikler:

• Çalışma Gerilimi: 5 - 12VDC
• Çalışma Akımı: 15mA (5VDC)
• Çalışma Akış Hızı: 0.3-6 Litre/Dakika
• Çalışma Sıcaklığı aralığı: 1°C / 80°C
• Maksimum Su Basıncı: 0.8 MPa
• Çıkış Görev Döngüsü: %50 +-%10
• Çıkış Yükselme Süresi: 0.04us
• Çıkış Düşme Süresi: 0.18us
• Boyutlar: 5.8cm x 3.5cm x 2.7cm
• Ağırlık : 25gr

Pinout:

• Kırmızı: Pozitif (+)
• Sarı: Sinyal çıkışı
• Siyahi: Negatif (-)
