5S Batarya Koruma Devreleri
Batarya Yönetim Sistemi veya BMS Nedir?
Batarya Yönetim Sistemi – Battery
Management System (BMS), bataryanın güvenlik sistemidir ve (gerilim, akım &
sıcaklık gibi) batarya koşullarını güvenli limitlerde tutmaktan sorumludur.
Korumanın düzeyi hem bataryanın
kimyasından kaynaklı gereksinimlere hem de BMS’in kendi karmaşıklık düzeyine
bağlıdır. Kurşun asit ve nikel kadmiyum gibi ilkel kimyalara sahip piller
yüksek iç dirençlerinden ve yüksek kendiliğinden deşarj düzeylerinden dolayı
aşırı akım ve aşırı gerilim durumlarına dayanıklıdır. Çoğu zaman bir sigortadan
başka korumaya ihtiyaç yoktur.
Bununla birlikte, kapalı tip Kurşun
Asit (SLA) Bataryalar, Valf Regüleli Kurşun Asit (VRLA) Bataryalar ve Nikel
Metal Hidrür (Ni-MH) bataryalar daha yüksek verimlilik sağlarken aşırı gerilim,
düşük gerilim, aşırı akım ve aşırı sıcaklık koşullarına daha dayanıksızdır. Bu
nedenle çalışma sırasında bu bataryaları belirtilen koşullar için görüntülemek
önemlidir.
Lityum İyon Pillerde Batarya Yönetim Sistemi
Lityum temelli bataryalar ise diğer
tüm bataryalara göre çalışma koşullarına çok daha hassastır. Diğer anlatılan
bataryalar zarar görebilir olsa da çoğu zaman kısa süreli ihlallerin üstesinden
gelebilir ve kendilerini regüle edebilirler. Öte yandan lityum bataryalar ise
gerilim & sıcaklık limitleri açısından çok müsamahasızdır. Örneğin bir SLA,
VRLA veya Ni-MH hücrenin maksimum şarj gerilimi 100 mili-volt aşılsa bile hücre
kendini deşarj edecek, biraz ısı açığa çıkaracak ve muhtemelen ufak bir
kapasite kaybıyla çalışmaya devam edecektir. Eğer lityum bir hücrede aynı
miktarda aşırı şarj etme denenirse, hücre yıkıcı bir reaksiyon geçirecek,
ısınacak ve sonunda parçalanacaktır.
Batarya Yönetim Sistemi genel olarak
bataryanın güvenli koşullarını KORUMAKTAN sorumludur. Her batarya tipinin
farklı limit ve toleransları olduğundan, batarya yönetim sistemlerinde aynı limit
ve toleranslara uyumlu olmalıdır.
Batarya Koruyucular
"Batarya Koruyucu” olarak da
bilinen BMS’in en basit formu, bataryanın hücre gerilimlerini ve batarya
akımını alır ve bunları ön tanımlı limitlerle karşılaştırır. Herhangi bir aşma,
bataryanın bağlantısının kesilmesiyle sonuçlanır. Bu işlev genellikle basit
analog karşılaştırıcı entegre devrelerle sağlanır. Bağlantı kesme ise bir
MOSFET grubu kullanılarak rahatlıkla sağlanabilir.
Batarya Koruyucular, küçük ev
aletleri ve el aletlerinden elektrikli bisiklet ve elektrikli mobilet gibi
küçük araçlara kadar yaygın uygulama alanlarında kullanılmaktadır. Bu tipte
Batarya Koruyucuların temel işlevi batarya koruması için temel koşulları
sağlamalarıdır ancak aşağıda belirtilen en kritik özellikleri sağlayamazlar.
Hücreleri aynı şarj seviyesine
dengelemek
Bataryanın şarj durumunu (SOC) ve
sağlık durumunu (SOH) hesaplamak
Bir iletişim ara yüzünden batarya bilgilerini sunmak

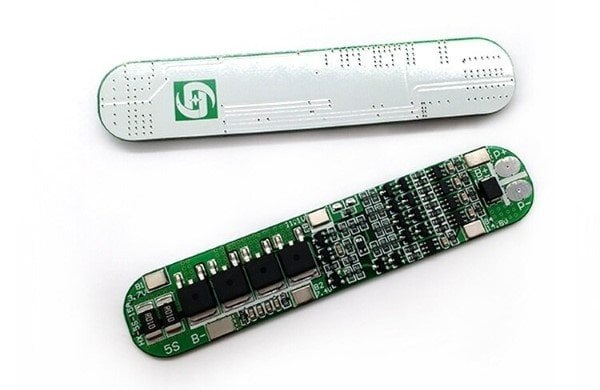

5S 15A BMS Lityum Batarya Koruma Devresi
Özellikler
Sürekli deşarj akımı : 15A(max)
Anlık deşarj akımı : 25A
Şarj voltajı : 21V
Şarj akımı : 15A(max)
Aşırı şarj algılama : 4,28±0,05V
Koruma gecikmesi: 0,5s
Aşırı şarj bırakma : 4,28±0,05V
Aşırı deşarj algılama : 2.55±0.08V
Aşırı deşarj algılama gecikmesi: 0.1s

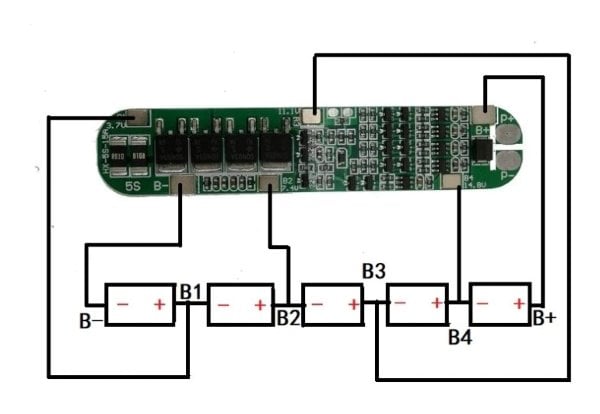

Bağlantı Şeması
Ürünü satın almak için linke tıklayabilirsiniz.

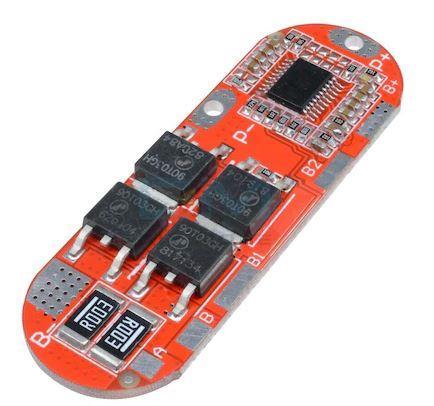

5S 25A BMS Lityum Batarya Koruma Devresi
Özellikler
POLYMER LiMnO koruma parametresi için
(3.6V/3.7V)
Tek hücreli aşırı şarj voltajı
koruyun: 4.23 - 4.28V
Tek hücre aşırı şarj rotect kurtarma
voltajı: 4.08 - 4.18
Aşırı şarj koruma gecikmesi: 0.5 -
1.5S
Tek hücreli aşırı deşarj koruma
voltajı: 2.72 - 2.88V
Tek hücreli aşırı deşarj rotect
kurtarma voltajı: 2.9 - 3.1V
Aşırı şarj koruma akımı: 60A
Aşırı deşarj koruma akımı: 60A
Aşırı deşarj koruması: 0.5 - 1.5S
Sıcaklık koruma: evet
Kes koruyun: evet
100 - 600μS
Şarj akımı: 25A
Boşaltma akımı: 25A
NOT: Şarj voltajı: 4.2S 1S için, 8.4V 2S için, 12.6V 3S için, 16.8V 4S için, 21V 5S BMS kartı için.
NOT:

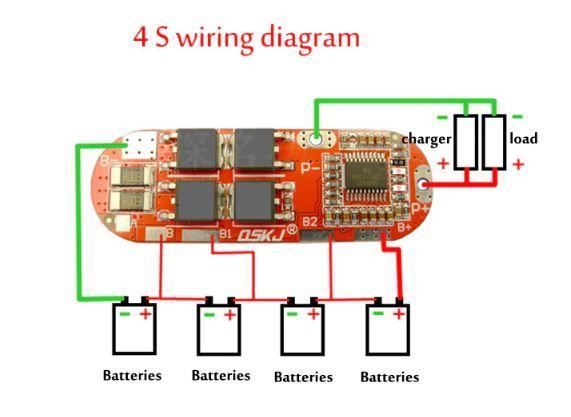

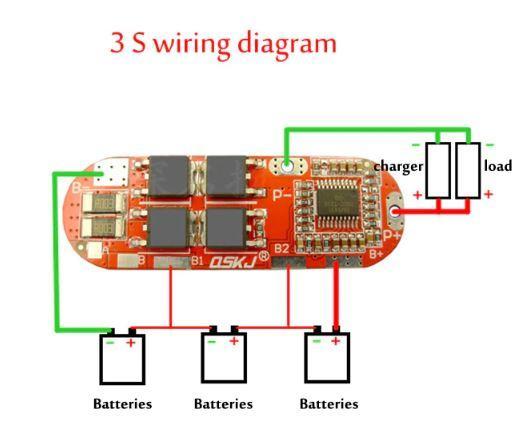

Bağlantı Şeması
