12V 4 Kanal Röle Modülü

12V 4 Kanal Röle Modülü

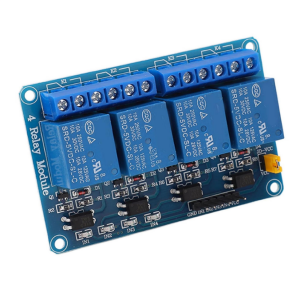

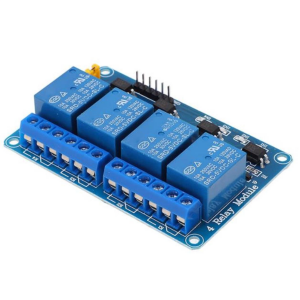

Üzerinde dört adet röle bulunan dört kanallı röle kartıdır.Kart üzerinde röleleri anahtarlayabilmeniz için 12 volt sinyal giriş pinleri bulunmaktadır.
Buradan vereceğiniz sinyal ile rölenin anahtar konumunu ayarlayabilirsiniz. Böylelikle üzerinden hem ac hem dc akım geçirebilir.
Her bir rölenin anahtarlama durumunu görebilmeniz için birer tane led bulunmaktadır.Bu özellik sayesinde rölelerin anahtarlama durumlarını görebilirsiniz.Her bir kanal 40-50ma akım çekmektedir.

4 Kanal röle tabiri, kart üzerinde bağımsız olarak kontrol edilebilen 4 adet röle barındırmasından gelmektedir.

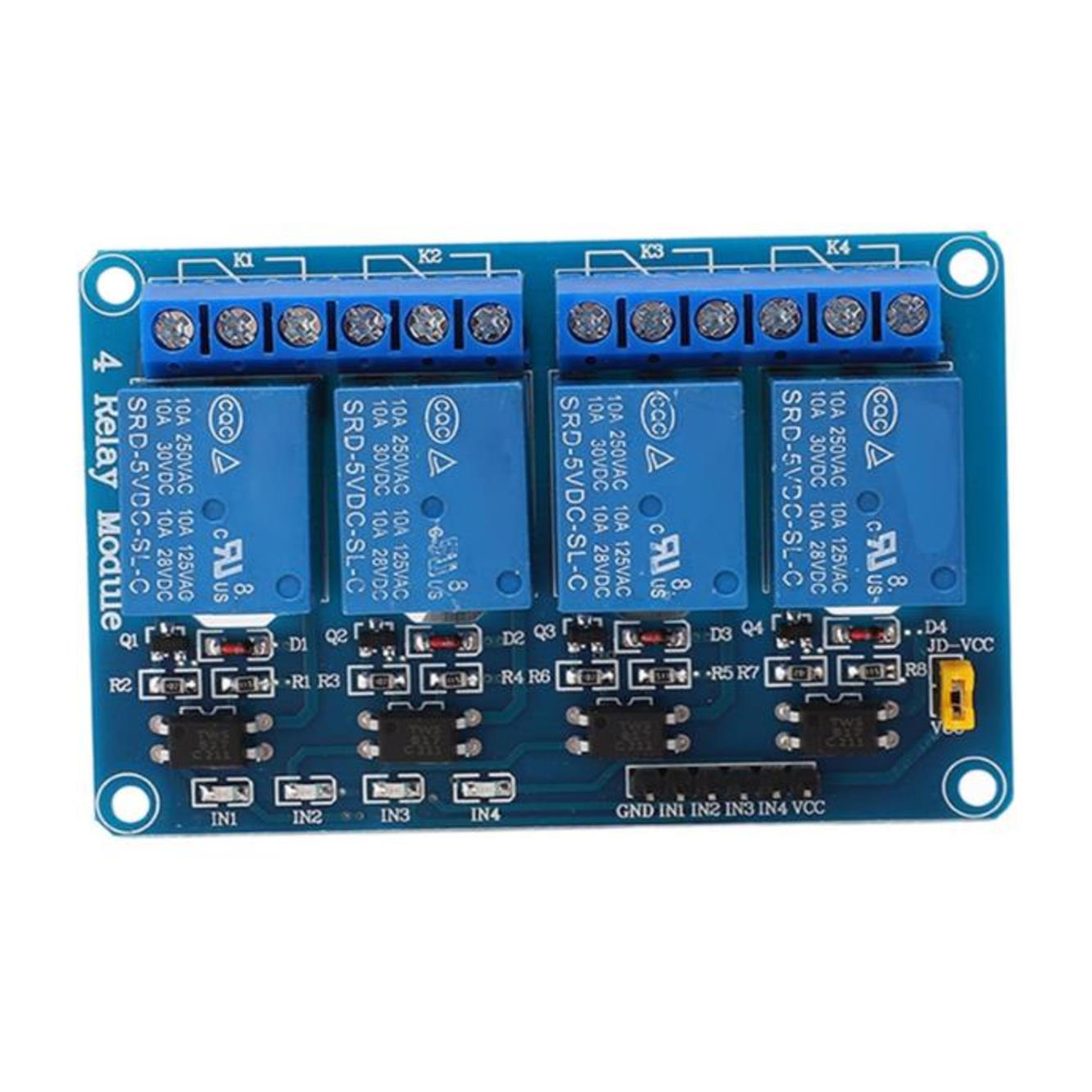

Röle kontrol girişi olan IN1,IN2,IN3 ve IN4 girişleri opto-izolatör ile korunmaktadır.

Dikkat:  Rölenin aktif olması için lojik-0 (GND veya LOW) dinyal uygulamanız gerekmektedir. Kart üzerindeki opto entegre sebebi ile çıkış ters çalışmaktadır.

Özellikler:

• Röle voltaj akım dayanım kapasitesi, AC250V 10A, AC125V 10A; DC30V 10A , DC28V 10A
• Uygulama olarak 4 kanal yüksek akım voltaj kontrol etmeniz gereken projelerde kullanabilirsiniz.
• Bir ısıtıcıyı, lambayı , dc ve ya ac motoru , yüksek güç ile çalışan güç elemanlarını kontrol edebilirsiniz.

Paket İçeriği:

• 1 x 12v 4 Kanallı Röle Modül
