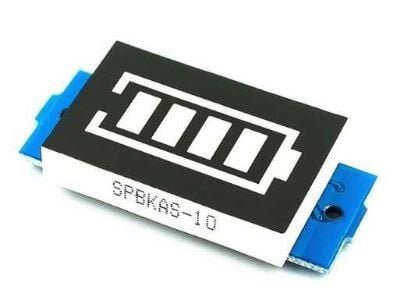

1S Lityum Batarya Kapasite Göstergesi Modülü

Lityum pil kapasite göstergesi modülü, 1S(3.3 ve 4.2V) Lipo ve Li-ion pillerin doluluk oranını göstermektedir. Lipo veya Li-ion pillerin kapasiteleri belirli bir seviyenin altına düştüğü zaman şarj edilmelidir. Aksi taktirde pilin zarar görme ihtimali yüksektir. 1S pil kullanılan devrenin güç durumu bu modül sayesinde rahatlıkla öğrenilebilir. Ayrıca bu ürün piller dışında 3.3V ile 4.2V aralığındaki gerilimi göstermek için kullanılabilir. Göstergenin pozitif ve negatif terminallerini test edilen pilin pozitif ve negatif terminallerine lehimlemeniz yeterli olacaktır. Gösterge gerçek zamanlı pilin durumunu(gücünü) gösterir.

Özellikler

·         Model: 1S Lityum pil kapasite göstergesi

·         Dış gösterge rengi: Kırmızı

·         Anahat gösterge rengi: Mavi

·         1S(3.3V-4.2V) aralığında ölçüm yapabilmektedir.

·         Harici beslemeye ihtiyaç duymaz.

·         3.3V altı: Sadece çerçeve yanmaktadır. Pilin şarj edilmesi gerektiğini gösterir.

·         3.3V üstü: 1 bar yanmaktadır.

·         3.5V üstü: 2 bar yanmaktadır.

·         3.7V üstü: 3 bar yanmaktadır.

·         3.9V üstü: 4 bar yanmaktadır.

·         Gösterge bağlı olduğu sürece açık kalacaktır.

·         Ürün pil şarj etmemektedir.
