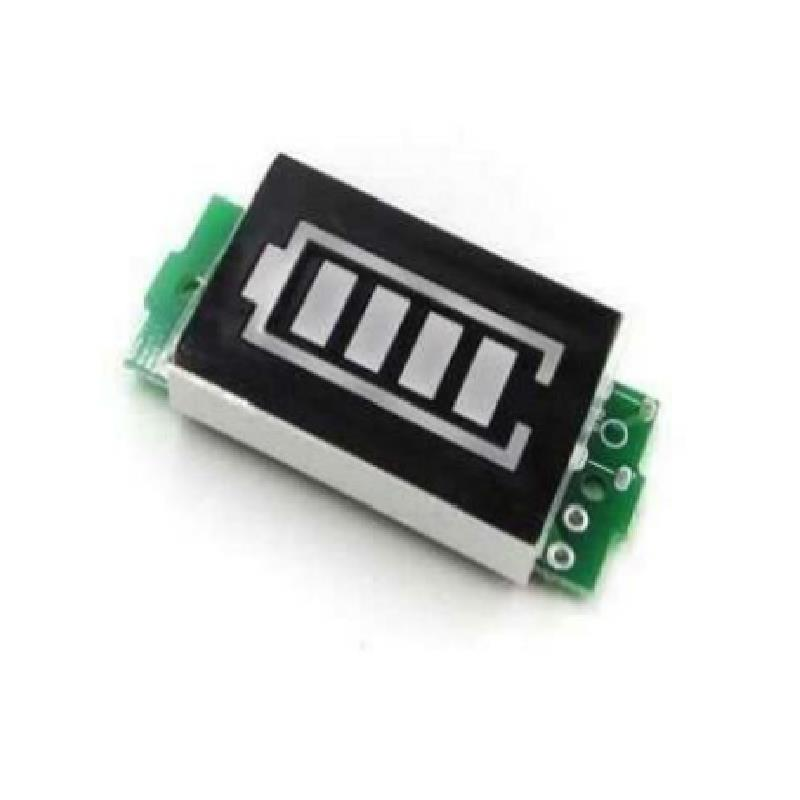

1-8S Lityum Batarya Kapasite Göstergesi Modülü

1S-8S LiPo Pil Kapasite Göstergesi

Bu lipo pil kapasite göstergesi ile pilinizin durumunu anlık olarak görmenizi sağlar.

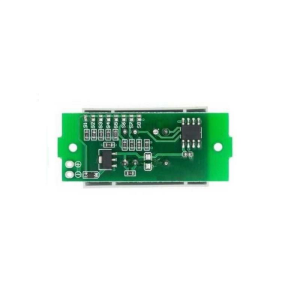

Ürünün arkasında bulunan S1-S2-S3-S4-S5-S6-S7-S8 kısmında hangi pil için kullanacaksanız o pini kısa devre yaptırarak kullanabilirsiniz.

Örnek olarak 1S pil için kullanımda S1 yazısının yanında bulunan yeri lehim yardımıyla kısa devre yaptırırsanız pil göstergesi 1S için kullanılabilir olacaktır.

Ayarlamanıza göre 1S-8S lipo piller ile uyumludur.

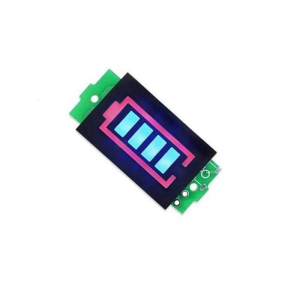

1S İçin Örnek Ekran Pil Göstergesi:

3.3V’un altında sadece kırmızı pil çerçevesi yanar.

3.3V – 3.5V aralığında 1 çubuk yanar.

3.5V – 3.7V aralığında 2 çubuk yanar.

3.7V – 3.9V aralığında 3 çubuk yanar

3.9V üstünde 4 çubuk yanar.

Bağlantı:

Siyah kablo "-" uca bağlanır.

Kırmızı kablo "+" uca bağlanır.

Test panelinin pozitif ve negatif terminallerini test edilen pilin pozitif ve negatif tarafına bağladıktan sonra pil seviyesini gösterecektir.

Boyutlar: 40mm x 20mm x 8mm
