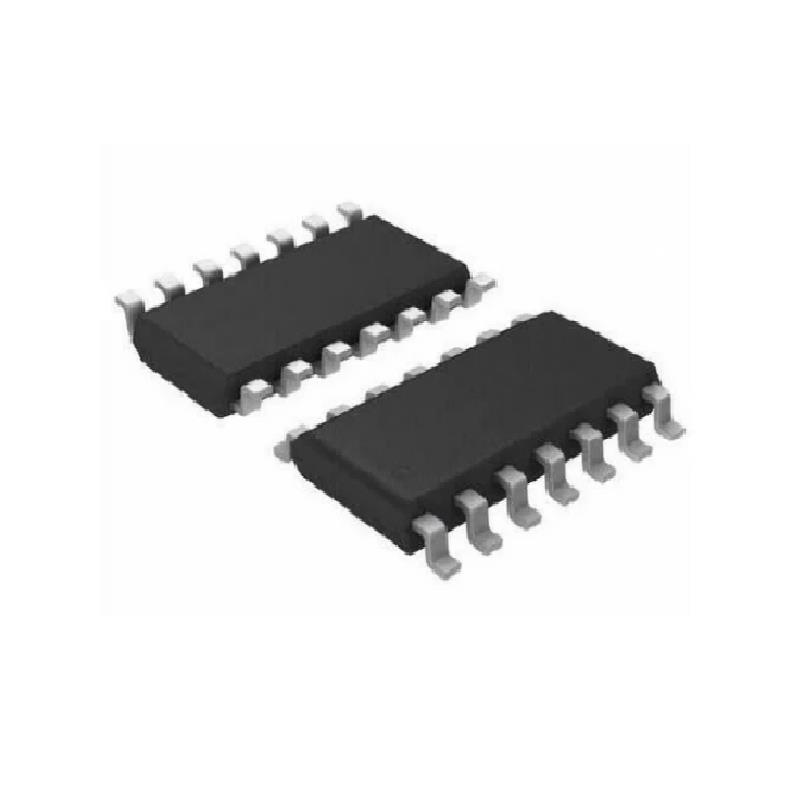

74ACT32 Quad 2 -Input Or Gate SMD Entegresi

Ürün Açıklaması:

74ACT32, dört adet 2 girişli OR kapısı içeren yüksek hızlı CMOS (Complementary Metal-Oxide-Semiconductor) entegre devresidir. TTL uyumlu giriş ve çıkışlar sunar ve düşük güç tüketimi ile yüksek performans sağlar. Bu entegre, dijital mantık devrelerinde ve çeşitli elektronik uygulamalarda yaygın olarak kullanılır.

Özellikler:

• Model: 74ACT32
• Paket Tipi: SMD (Surface-Mount Device)
• Kapı Sayısı: 4 adet 2 girişli OR kapısı
• Giriş Sayısı: 2 (her OR kapısı için)
• Çalışma Voltajı: 4.5V - 5.5V
• Düşük Güç Tüketimi: Tipik olarak 8mA
• Yüksek Hız: Maksimum 10ns gecikme süresi
• Geniş Çalışma Sıcaklığı Aralığı: -40°C to +85°C
• TTL Uyumlu: Giriş ve çıkış seviyeleri TTL (Transistor-Transistor Logic) ile uyumlu
• Gürültü Marjı: Yüksek gürültü marjı ile güvenilir çalışma

Pin Yapısı:

• 1. A1: 1. OR kapısının ilk girişi
• 2. B1: 1. OR kapısının ikinci girişi
• 3. Y1: 1. OR kapısının çıkışı
• 4. A2: 2. OR kapısının ilk girişi
• 5. B2: 2. OR kapısının ikinci girişi
• 6. Y2: 2. OR kapısının çıkışı
• 7. GND: Toprak bağlantısı
• 8. Y3: 3. OR kapısının çıkışı
• 9. B3: 3. OR kapısının ikinci girişi
• 10. A3: 3. OR kapısının ilk girişi
• 11. Y4: 4. OR kapısının çıkışı
• 12. B4: 4. OR kapısının ikinci girişi
• 13. A4: 4. OR kapısının ilk girişi
• 14. VCC: Güç kaynağı bağlantısı

Kullanım Alanları:

• Dijital Mantık Devreleri: Çeşitli dijital sistemlerde temel mantık işlemleri için
• Endüstriyel Kontrol Sistemleri: Sensör verilerinin işlenmesi ve kontrol sinyallerinin oluşturulması
• Telekomünikasyon: Veri iletimi ve işleme uygulamaları
• Bilgisayar Sistemleri: Mantık ve kontrol devreleri
• Otomotiv Elektroniği: Araç içi elektronik sistemlerde mantık işlemleri

Avantajları:

• Yüksek Hız: Dijital sinyallerin hızlı işlenmesi
• Düşük Güç Tüketimi: Enerji tasarrufu sağlar
• Geniş Çalışma Sıcaklığı Aralığı: Çeşitli çevresel koşullarda güvenilir performans
• TTL Uyumlu: Mevcut dijital sistemlerle kolay entegrasyon
• Kompakt Paket: Alan tasarrufu sağlayan SMD paketi

Uygulama Örnekleri:

• Mantık Kontrol Devreleri: Basit ve karmaşık mantık işlemlerini gerçekleştiren devreler
• Veri İşleme: Dijital sinyallerin işlenmesi ve yönlendirilmesi
• Otomasyon Sistemleri: Fabrika otomasyonu ve robotik uygulamalarda sinyal işleme
• Tüketici Elektroniği: Televizyon, radyo ve diğer elektronik cihazlar

74ACT32 Quad 2-Input OR Gate SMD Entegresi, yüksek performans ve güvenilirlik gerektiren dijital mantık uygulamaları için ideal bir çözümdür. Kompakt SMD paketi ile montaj kolaylığı sunar ve çeşitli elektronik sistemlere kolayca entegre edilebilir.
