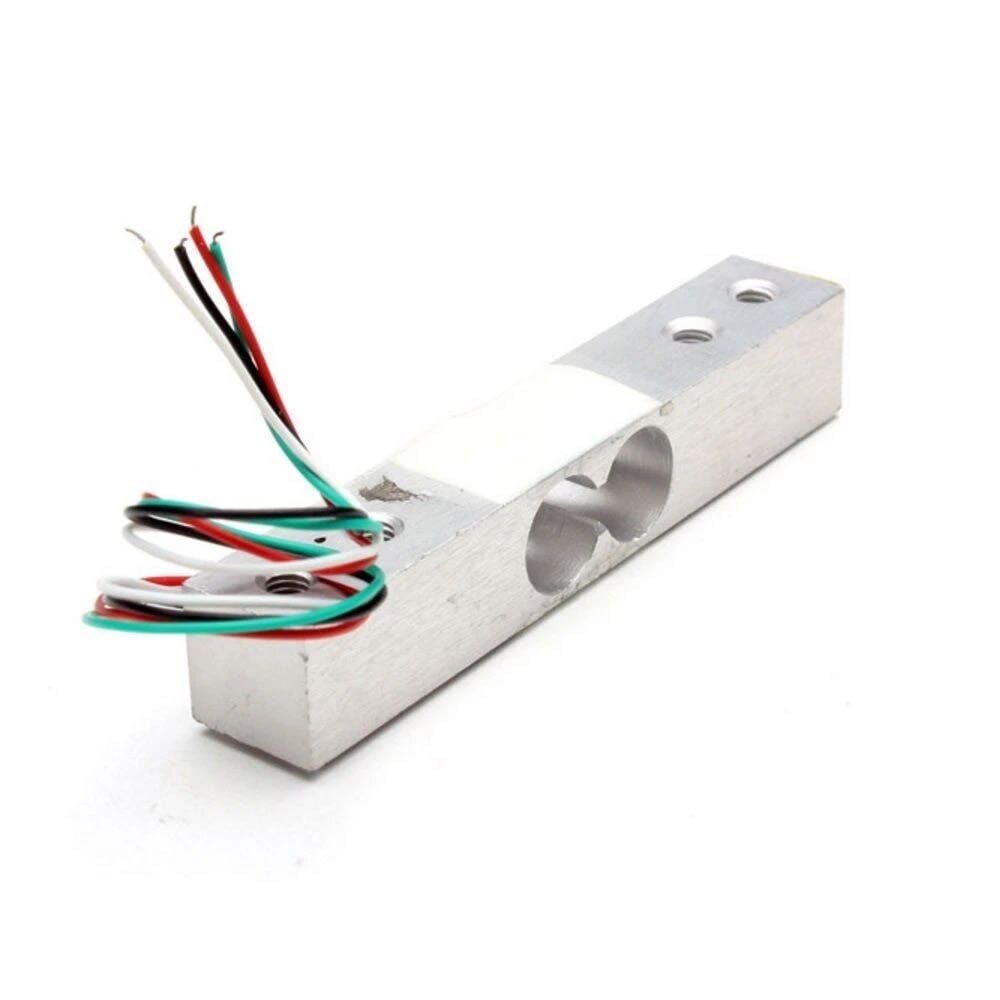

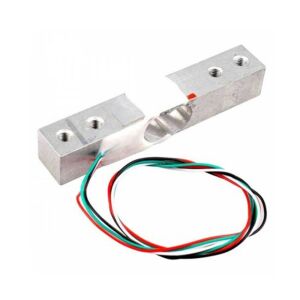

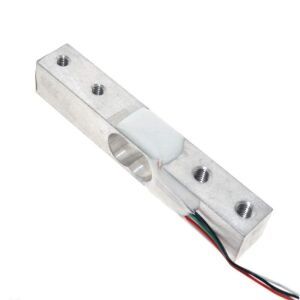

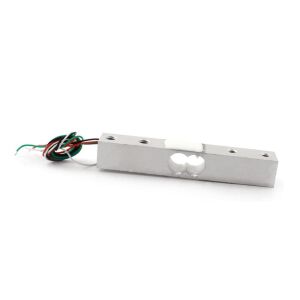

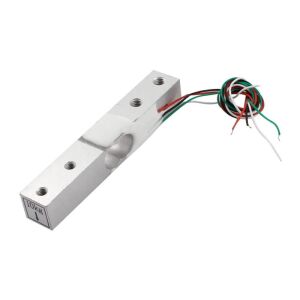

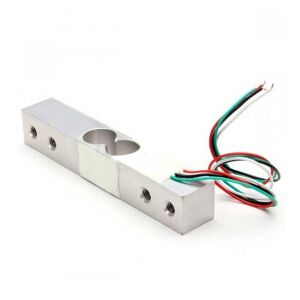

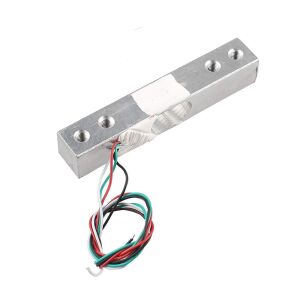

10 Kg Ağırlık Ölçme Sensörü
10kg Loadcell HX711 Tartı Terazi Arduino Raspberry Pi
Load Ağırlık Sensörü 1 Kilograma kadar ağırlıkların ölçülmesinde kullanılır. Ölçme ağırlığını artırmak isterseniz paralel olarak sensörleri artırabilirsiniz. Half bridge yapısı vardır. 2 sensör ile 20 kg, 4 sensör ile 40 kg ölçüm yapılabilir. Dayanıklı alüminyum malzemeden üretilmiştir.
Ürün üzerinde 4 adet kablo bulunmaktadır. Analog çıkış vermektedir. HX711 gibi ağırlık algılayıcı sensör modülleri ile kullanılabilir. 8 numaralı resimde örnek arduino devre bağlantısı gösterilmiştir.
Özellikler:
- Kapasite: 10kg
- Kapsamlı hata (% F.S): 0.2
- Çıkış hassasiyeti (mv / v): 1.1 ± 0.15
- Doğrusal olmayan (% F.S): 0.2
- Tekrarlanabilirlik (% F.S): 0.1
- Histerezis (% F.S): 0.2
- Creep (% F.S/3min): 0.1
- Sıfır Drift (% F.S/1min): 0.1
- Sıcaklık. 0.2: sıfır (% F.S/10 ° C) Etkisi
- Sıcaklık. Çıkış Etkisi (% F.S/10 ° C): ≤ 0.15
- Sıfır Çıkışı (mv / V): ± 0.3
- Giriş Direnci (Ω): 1000 ± 50
- Çıkış direnci (Ω): 1000 ± 50
- İzolasyon Direnci (M): ≤ 2000 (100VDC)
- Uyarma gerilimi (V): 5 ~ 10
- Çalışma Sıcaklığı. Aralığı (° C): -10 ~ +50
- Aşırı Yük Kapasitesi (% F.S): 150
- Tel bağlama yöntemi: kırmızı = Sig +, beyaz = Hariç -; mavi = Exc +
- Ölçüler (mm): 80mm x 13mm x 13mm
- Ağırlık: 30gr
Paket İçeriği:
- 1 Adet 10 Kg Ağırlık Sensörü
