Analog Dijital Sinyal Dönüştürücü

Analog Dijital Sinyal Dönüştürücü

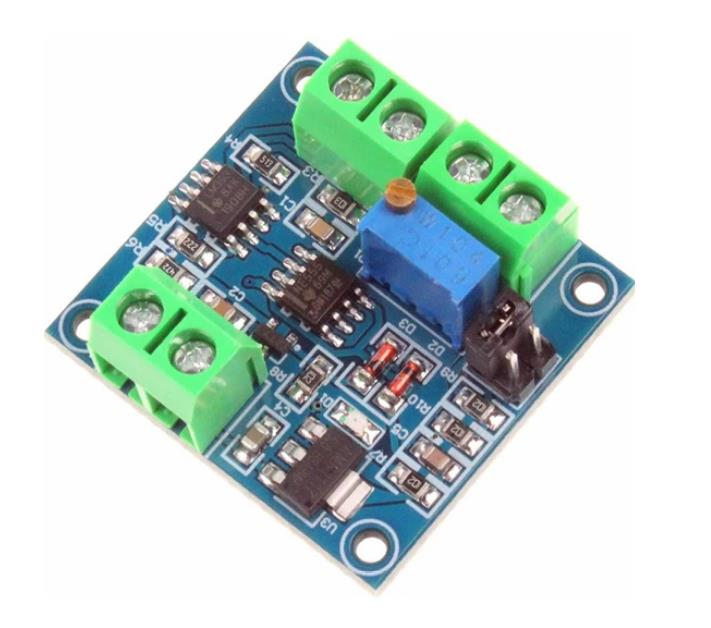

 0-5V ve 0-10V voltaj sinyallerini pwm sinyaline çeviren devredir. Voltaj seviyesine göre %0 ile %100 arasında pwm sinyalleri oluşturur. Pwm frekansı 50khzdir. Plcler, endüstriyel otomasyon uygulamaları benzeri alanlarda kullanılmaktadır.

Çok kücük boyutludur. Ve kullanımı kolaydır.  Üzerinde bulunan potansiyometre ile kolayca kalibre edilir. Sol tarafta bulunan 2 adet jumper ile giriş voltaj aralık seçimi yapılır.

Özellikler:

Modül çalışma voltajı: DC 7V / 12V

Pwml voltaj seviyesi:   0-5V / 0-10V

Çıkış pwm frekansı: 50Khz

Pwm duty:  %0/100

Pwm voltaj seviyesi: DC 5V

Tolerasns: % 1 / 3

Voltaj seçim jumperı

Besleme gösterge ledi

Renk: Mavi / Yeşil

Çalışma sıcaklığı: -10C  / 85C

4 Adet montaj deliği

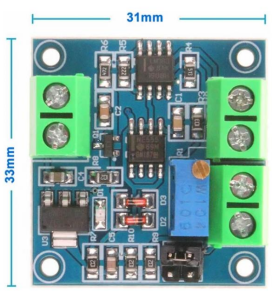

Kart Ölçüleri: 31mm x 33mm

Ağırlık: 9gr

Pin Bağlantıları:

VCC: Modül besleme pozitif pin DC 7V/12V

GND: Modül besleme negatif pin

VIN: Voltaj giriş pozitif pin

GND: Giriş voltaj toprak pini

GND: Pwm çıkış toprak pini

PWM: Pwm çıkış pini
