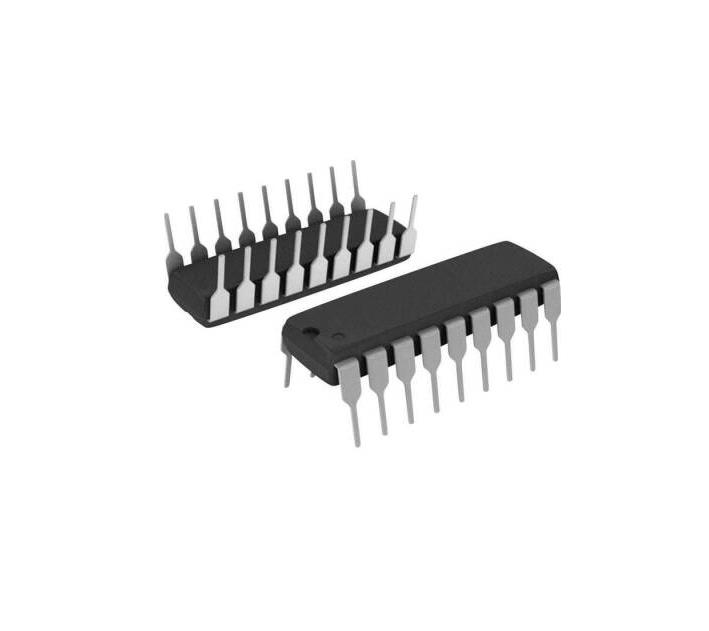

CM8870 Entegre DIP-18

CM8870 DIP-18 Entegre

CM8870 / 70C, hem bant bölmeli filtre hem de dijital kod çözücü işlevlerini 18 pinli tek bir DIP, SOIC veya 20 pinli PLCC paketine entegre ederek tam DTMF alıcı kapasitesi sağlar. CM8870 / 70C, düşük güç tüketimi (35mW, maks.) Ve hassas veri işleme için en yeni CMOS proses teknolojisi kullanılarak üretilmiştir. Filtre bölümü, hem yüksek hem de düşük grup filtreleri ve çevir sesi reddetme için anahtarlamalı bir kapasitör tekniği kullanır.

CM8870 / 70C kod çözücü, 16 DTMF ton çiftinin tümünü 4 bitlik bir koda algılamak ve çözmek için dijital sayım tekniklerini kullanır. Bu DTMF alıcı, çip üstü diferansiyel giriş amplifikatörü, saat üreteci ve kilitli üç durumlu arabirim veri yolu sağlayarak harici bileşen sayısını en aza indirir. Çip üzerinde saat üreteci, harici bir bileşen olarak sadece düşük maliyetli bir TV kristali veya seramik rezonatör gerektirir.

Kullanım Alanları

PABX

Mobil radyo

Uzaktan kumanda

Uzaktan veri girişi

Çağrı sınırlama

Telefon cevaplama sistemleri

Çağrı sistemleri
