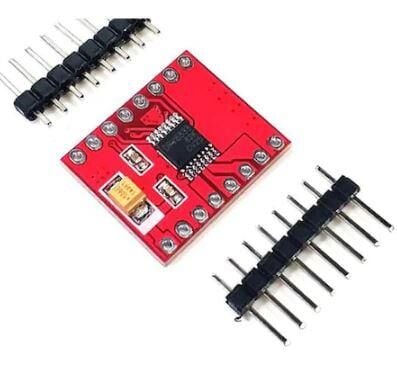

DRV8833 2 Kanal DC Motor Sürücü Modülü

DRV8833 2 Kanal DC Motor Sürücü Modülü

Boyutu: 18*21mm

Giriş voltajı: 2.7 V - 10.8 V

Tek h-köprü çıkış akımı: 1.5A, iki DC yavaşlama motorunu çalıştırabilir.

Aşırı akım koruması, kısa devre koruması, voltaj kilitleme ve aşırı sıcaklık koruması altında üretilmiştir. Düşük güç uyku modu ile.

Uygulama: 1.5A ve 4 telli step motor altında DC motor sürülebilir.

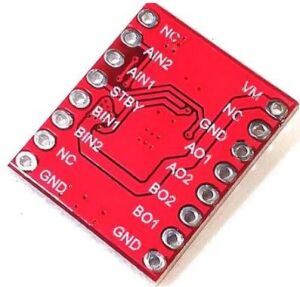

Pin açıklaması:

Ani1: AO1, seviye 0-5V mantık giriş kontrol portu.

Ain2: AO2, seviye 0-5V mantık giriş kontrol portu.

Bni1: Bo1, seviye 0-5V mantık giriş kontrol portu.

BIN2: Bo2, seviye 0-5V mantık giriş kontrol portu.

AO1 ve AO2, bir çıkış portları 'lik iki pime bağlı bir h-köprü DC motor 'dir.

Bo1 ve Bo2, başka bir harici doğrudan motorun iki ayağına bağlı iki h-köprü çıkış portları 'dir.

GND: zemin.

VM: çip ve motor güç kaynağı pimi, voltaj aralığı 2.7 V - 10.8 v.

STBY: topraklı veya askıya alınmış çip çalışmıyor, çıkış yok, 5v'ye bağlı; Seviye 0-5V.

NC: boş ayaklar

Drv8833 mantık blok şeması:
