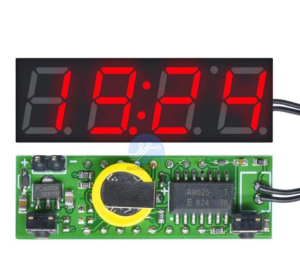

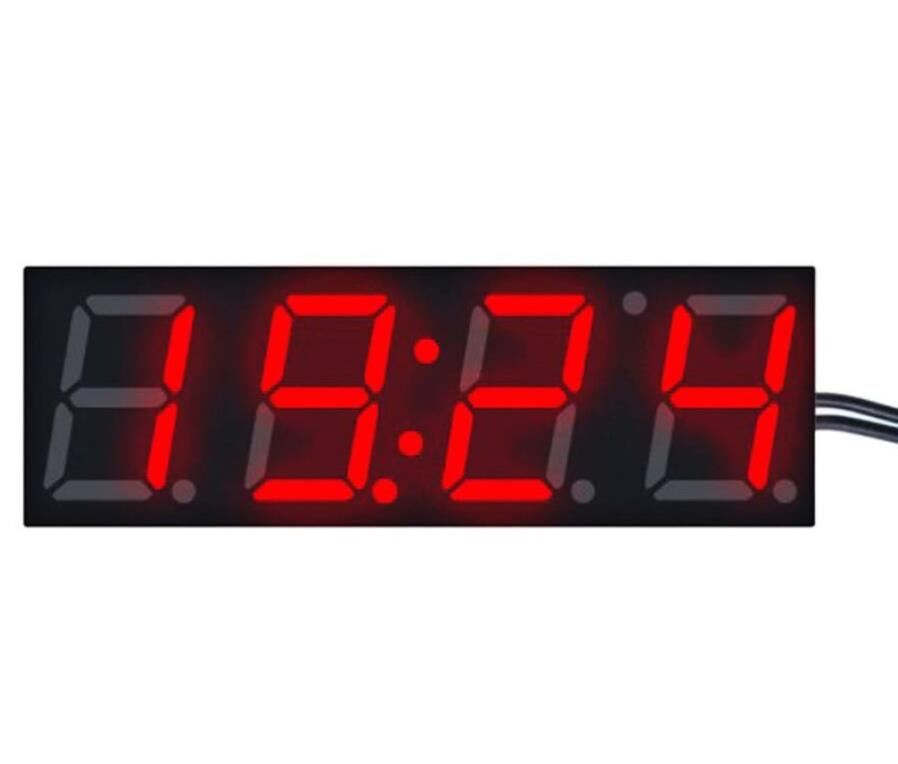

DS3231 Dijital Saat + Termometre + Voltmetre Modülü

Dijital Saat + Termometre + Voltmetre Modülü

DS3231 modülü, ultra yüksek zamanlama doğruluğu ve kararlılığı ile TCXO saat çipi içerir. 5V ~ 30V DC geniş besleme voltaj aralığını destekler.

Nasıl Kullanılır:

·        Ayarlanmayan durumda, ayar süresinin sol düğmesine basın (kolonun ortasındaki not parlaktır)

·        1. "dakika" yanıp sönmeye başlar, sağa basın, aralığı 00 ila 59 olarak ayarlayın.

·        2. Sol düğmeye basın, ardından "saat" yanıp sönmeye başlar, sağa basın, aralığı 00 ila 23 olarak ayarlayın.

·        3. Ayarlı "saat", ardından sola ayar tarihine basın (kolonun ortasındaki not kapalıdır), ardından "gün" yanıp sönmeye başlar, ayar aralığını 1-31 artırmak için sağa basın.

·        4. Ayarlı "gün", daha sonra sol düğmeye basın, daha sonra "ay" yanıp sönmeye başlar, ayar aralığını 1-12 artırmak için sağa basın.

·        5. Tarihi ayarladıktan sonra, "yıl" yanıp sönmeye başlar, sağa basın, aralığı 2012-2049 ayarlayın.

·        6. "Yıl" ı ayarlayın, ardından sol düğmeye basın, hata voltajı kalibrasyon işlevini göstermek için gidin [x.xU], birim 0.1V, pozitif sayı bir artışı gösterir, negatif sayı azalmayı gösterir.

·        7. Ardından sol düğmeye basın, sıcaklık hatası kalibrasyon ayarlarını girin [Ac: xx], düzeltme değeri adına xx, sağa doğru artmış, olumlu bir sayı bir artış gösterir, olumsuz bir sayı derecelerde azalma gösterir.

·        8. Sola, döngü tanımlı fonksiyona basın dd seçenek durumu ekran öğeleri, değeri değiştirmek için sağa basın: (dd: 0) zaman + sıcaklık + voltaj, (dd: 1) zaman + sıcaklık, (dd: 3) zaman + gerilim, . Sol düğmeye basın, ekran dolaşım aralığı dF seçeneğine dönüşümlü olarak, değeri değiştirmek için sağa basın.

·        9. Son olarak tüm ayarlar değerini kaydetmek ve normal ekrana dönmek için sol düğmeye basın.

Nasıl Değiştirilir:

·        Ayarlanmayan durumda, ekranı değiştirmek için doğru tuşa basın.

·        Ekran zaman içinde olacak ---> tarih ---> sıcaklık ---> voltaj --->

·        Dairesel ekran arasında geçiş olur

DS3231 Dijital Saat + Termometre + Voltmetre Modülü Teknik Özellikleri
