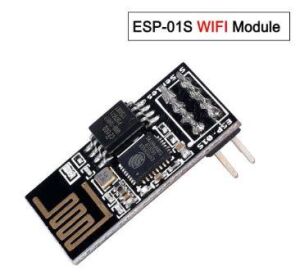

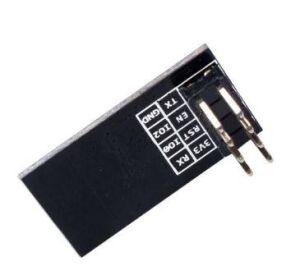

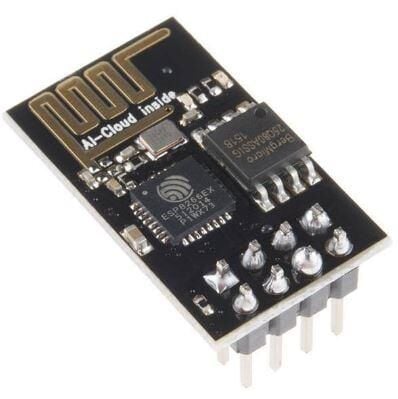

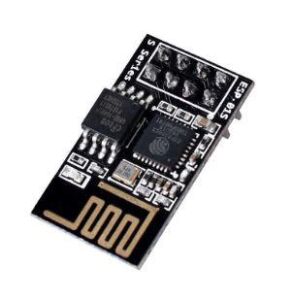

ESP8266 ESP-01 Seri Wifi Modül
ESP8266 ESP-01 Seri Wifi Modül
ESP8266, yeni bağlantılı dünya ihtiyaçları için tasarlanmış oldukça entegre bir çiptir. Uygulamayı barındırabilmesine veya tüm Wi-Fi ağ işlevlerini başka bir uygulama işlemcisinden yönlendirebilmesine olanak tanıyan eksiksiz ve kendine yeten bir Wi-Fi ağ çözümü sunar.
ESP8266, çalıştırma süresince minimal ön yükleme ve minimal yükleme ile GPIO 'ları aracılığıyla sensörler ve diğer uygulama özellikli cihazlarla entegre olmasını sağlayan güçlü dahili işleme ve depolama yeteneklerine sahiptir. Yüksek derecede on-chip entegrasyonu minimal dış devreye imkan tanır ve ön uç modülü de dahil olmak üzere tüm çözüm minimum PCB alanını alacak şekilde tasarlanmıştır.
Karşılık Gelen Arayüz:
SDIO 2.0, SPI, UART
32-pin QFN paket
Entegre RF switch, balun, 24dBm PA, DCXO ve PMU
Entegre RISC işlemci, çip üzeri hafıza ve dış hafıza ara yüzleri
Entegre MAC/baz bandı işlemcisi
Hizmet Kalitesi yönetimi
Yüksek
Tüm dahili sarf malzemeleri için on-chip düşük düşüşlü doğrusal regülatörler
S. parazitsiz saat oluşturma mimarisi
Entegre WEP, TKIP, AES ve WAPI motorları
Özellikler:
802.11 b/g/n desteği
Wi-Fi Direct (P2P) Desteği
Dahili TCP/IP protokol yığını
+19,5dBm çıkış gücü (802.11b modunda)
Kaçak akım < 10uA
Dahili düşük güç tüketimine sahip 32-bit 'lik işlemci
SDIO 1.1/2.0, SPI ve UART desteği
STBC, 1x1 MIMO, 2x1 MIMO
Uyanma ve veri paketi alma süresi < 2ms
Stand-by durumunda güç tüketimi < 1mW
