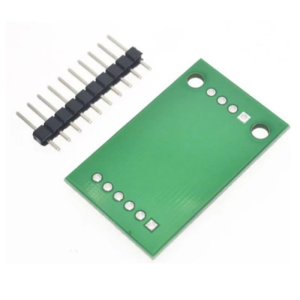

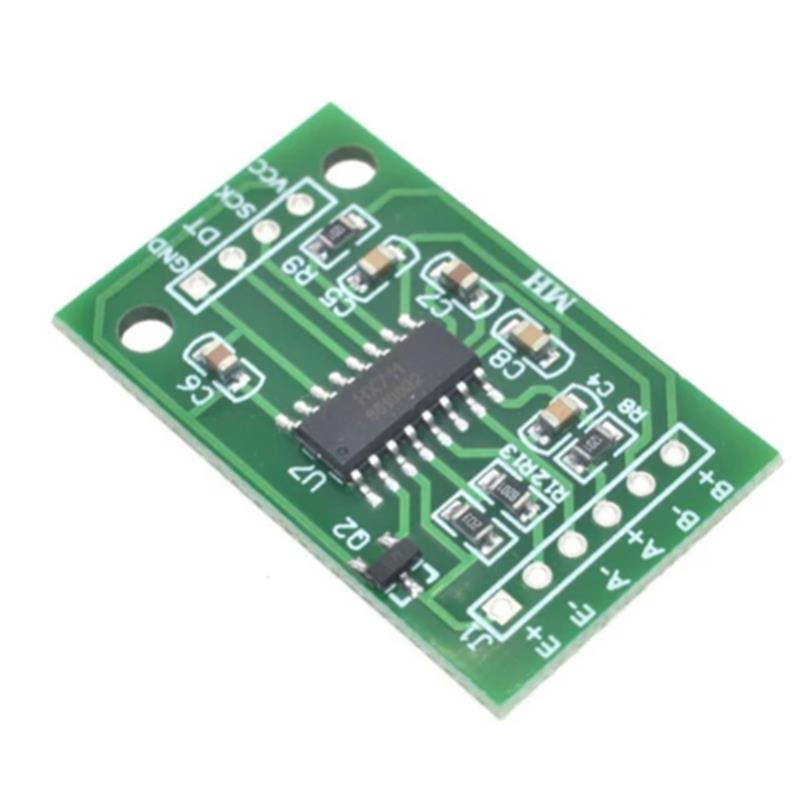

HX711 Çift Kanal Ağırlık Sensör Modülü

HX711 Çift Kanal Ağırlık Sensör Modülü

Üzerinde analogdan dijitale çevirici HX711 entegresi bulunmaktadır. Ağırlık sensöründen okuduğu veriyi ( direnç değerini ) dönüştürerek mikrokontrolcü yardımıyla ağırlık değeri olarak görmemizi sağlar. Bu modülde 24 yüksek hassasiyetli A / D dönüştürücü entegre hx711 kullanılmıştır. HX711 sensörü ağırlığı, yüksek hassasiyetli ölçebilmektedir. İki analog kanal girişi bulunmaktadır. Kazanç oranı programlanabilir. Adc ölçme kanal sayısı 2 adettir. Bu sayede köprü tip sensör bağlantısı yapılabilmesini sağlar.

Özellikler

    Çalışma voltajı: DC 5V  ( 2.6V / 5.5V )

    2 ölçme kanalı.

    ADC hassasiyeti: 24 bit

    Düşük gürültülü PGA devresi sayesinde seçilebilir 32, 64 ve 128 kazanç oranları

    Yenileme frekansı: 80 Hz

    İki seçilebilir diferansiyel analog ölçme giriş kanalı

    Yük hücresi ve ADC analog güç kaynağı için On-chip güç kaynağı regülatörü

    Diferansiyel giriş voltajı: +/- 40 mA

    Opsiyonel harici kristal ile harici bileşen gerektiren iç osilatör devresi

    Basit dijital kontrol ve seri iletişim.

    Seçilebilir 10SPS veya 80SPS çıkış veri hızı

    Çalışma sıcaklığı aralığı: -20C  / +85C

    Boyutlar: 34mm x 21mm

    Ağırlık: 2,5gr
