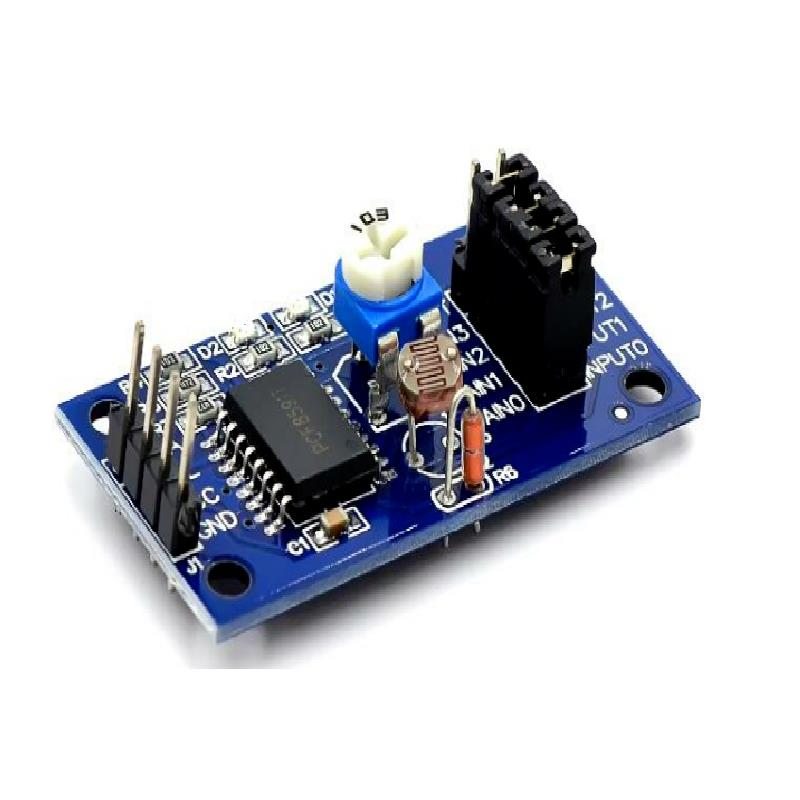

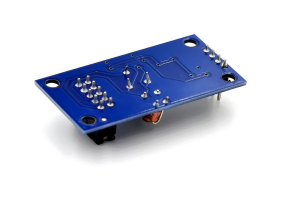

Bu modül sayesinde analog – dijital ve dijital – analog çervirmesini yapabilirsiniz. Modül PCF8951 çipini kullanır. 0-5V arası giriş voltajlarını destekler. Üzerinde bir adet fotoresistör bir adet termistör bulundurur. İlk AD çevirme denemelerinizi bu sensörler ile yapabilirsiniz. Modül ile birlikte yanında dişi-dişi jumper kablosu da gelmektedir.
Özellikler:
Tek kaynaktan besleme
PCF8591 çalışma voltajı: 2.5V - 6V arası
Bekleme durumunda düşük güç tüketimi
I2C üzerinden seri giriş/çıkış
PCF8591 3 donanım adresleme pinine sahiptir
PCF8591 örnekleme oranı I2C üzerinden belirlenir
4 analog giriş tek yönlü veya fark yöntemi ile programlanabilir
PCF8591 analog voltajı VSS den VDD ye kadardır
8-bit A / D çevirici
Analog giriş üzerinden DAC çıkış kazancı belirleme
Boyutlar 3.6cm * 2.3cm

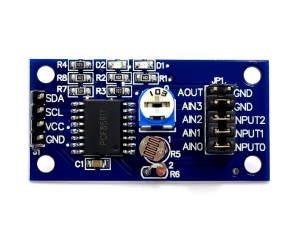

Arayüz:
Çıkış: AOUT
Giriş: AIN0 , AIN1 , AIN2 , AIN3
I2C: SDA , SCL
GND: Toprak
VCC: 3.3V – 5V
P4: Termistör seçimi için
P5: Fotoresistör seçimi için
P6: 0-5V arası ayarlanabilir erişim voltajı için
Paket İçeriği:
1 x PCF8591 A/D-D/A Converter
1 x Dişi- Dişi Jumper Kablo
