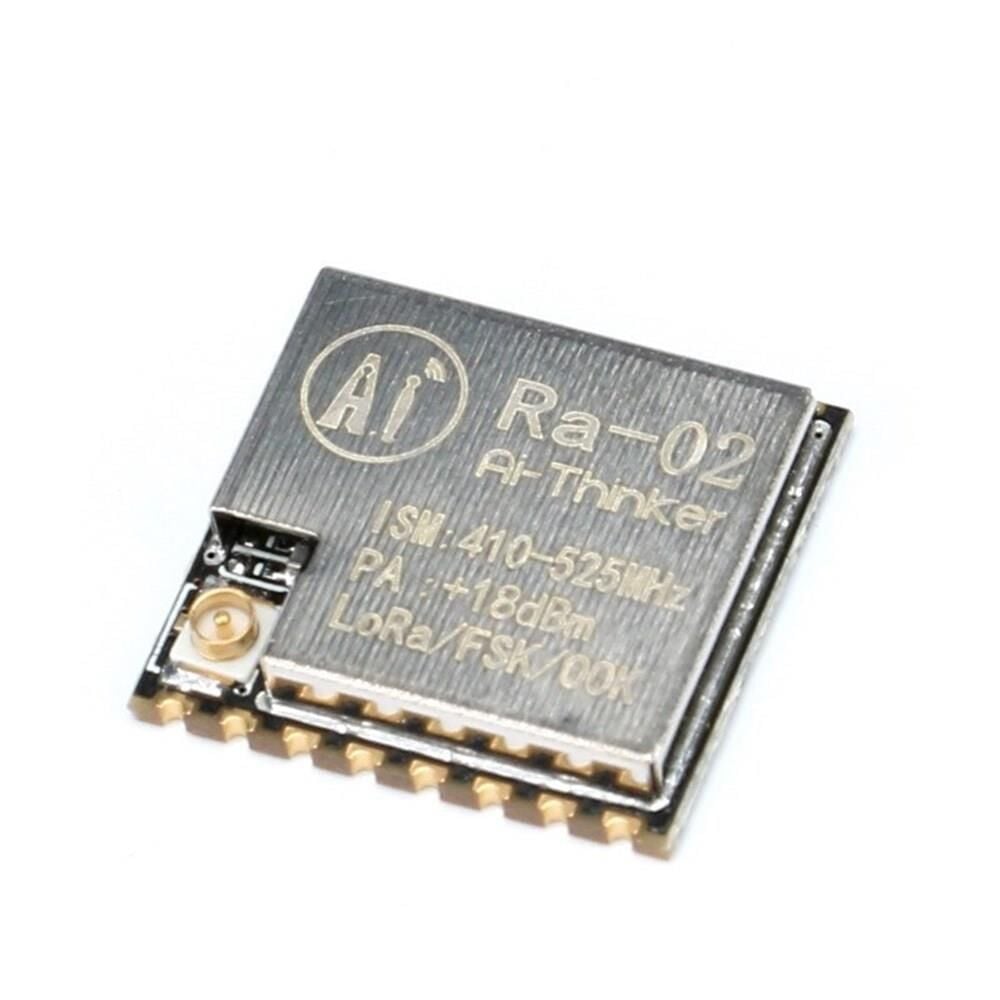

RA-02 LORA Modülü 433Mhz Alıcı Verici Modül SX1278
LORA RA-02 433MHZ UZUN MENZİLLİ KABLOSUZ ALICI VERİCİ SX1278
Lora RA-02 433MHz modülü SEMTECH SX1278 kablosuz alıcı verici yongası kullanarak ESP8266 ve ESP32 çiplerinin üreticisi AI-THINKER firması tarafından tasarlanmıştır. SX1278 RF modülü uzun menzilli haberleşmeler için kullanılmaktadır.
Lora RA-02 433 MHz modülü otomatik sayaç okuma, akıllı ev, uzaktan sulama, meteorolojik verileri okuma gibi ağ uygulamalarında, IOT tabanlı projede 10KM’ye kadar uzun menzilli iletişimi sayesinde kullanılabilmektedir.
İki adet Lora RA-02 433 MHz modülü kullanarak, IOT tabanlı projelerinizde alıcı ve verici gibi kullanabilir, IPEX anteni ile açık alanda 10 km’ye kadar uzun mesafelerde iki modülü haberleştirebilirsiniz.
Lora RA-02 433 MHz modülü üzerinde IPEX anten girişi soketi bulunmaktadır. Modül anteni harici olarak sağlanmaktadır. Modül ile uyumlu anteni buradan inceleyebilirsiniz.
LORA RA-02 433MHZ UZUN MENZİLLİ KABLOSUZ ALICI VERİCİ ÖZELLİKLER
- LORA spread spektrum modülasyon teknolojisi
- -141 dBm değerine kadar düşük alıcı hassasiyeti
- Half-duplex (Yarı çift yönlü) SPI haberleşme
- 300 kbps’ye kadar programlanabilir bit hızı
- FSK, GFSK, MSK, GMSK, Lora ve OOK Modulasyon Modlarını destekleme
- 127db RSSI dalga aralığı
- Otomatik RF sinyal algılaması
- SMD-16 Kılıf
- SPI Arayüzü
- 17x16 mm boyutlarında
- 410 ile 525 MHz arası frekans aralığı
- IPEX Anten girişi
- Maks. 18±1 dBm iletim gücü
- 433 MHz ‘de TX : 93mA , RX : 12.15ma Standby: 1.6mA
- 470 MHz’de TX : 97mA , RX : 12.15ma Standby: 1.5mA
- 2.5 ile 3.7V arası çalışma (Önerilen : 3.3V)
- -30 ile 85 °C arası çalışma
Lora RA-02 433MHz Modülü Pin Yapısı
|
Ra-02 |
Pin |
Açıklama |
|
1， 2 |
GND |
GND |
|
3 |
3.3V |
3.3V Güç Girişi |
|
4 |
RESET |
Reset |
|
5 |
DIO0 |
Digital IO0, yazılım ayarı |
|
6 |
DIO1 |
Digital IO1, yazılım ayarı |
|
7 |
DIO2 |
Digital IO2, yazılım ayarı |
|
8 |
DIO3 |
Digital IO3, yazılım ayarı |
|
9 |
GND |
GND |
|
10 |
DIO4 |
Digital IO4, yazılım ayarı |
|
11 |
DIO5 |
Digital IO5, yazılım ayarı |
|
12 |
SCK |
SPI Clock girişi |
|
13 |
MISO |
SPI data çıkışı |
|
14 |
MOSI |
SPI data girişi |
|
15 |
NSS |
SPI Selected-IN |
|
16 |
GND |
GND |
Lora RA-02 Modülü Arduino UNO Bağlantısı
3.3V : 3.3 V
GND : GND
NSS : D10
DIO0 : D2
SCK : D13
MISO : D12
MOSI : D11
RST : D9
Lora RA-02 Modülü Arduino Nano Bağlantısı
GND : GND
NSS : D10
DIO0 : D2
SCK : D13
MISO : D12
MOSI : D11
RST : D9
RA-02 Kullanım İpucu
Kullanım sırasında Lora RA-02 433 MHz modülünün GND pinlerin hepsi topraklanmalıdır, diğer türlü sinyal iletiminde ve alımında hatalar olabilir.
