STM32F411CEU6 Geliştirme Kartı
STM32F411CEU6 Geliştirme Kartı

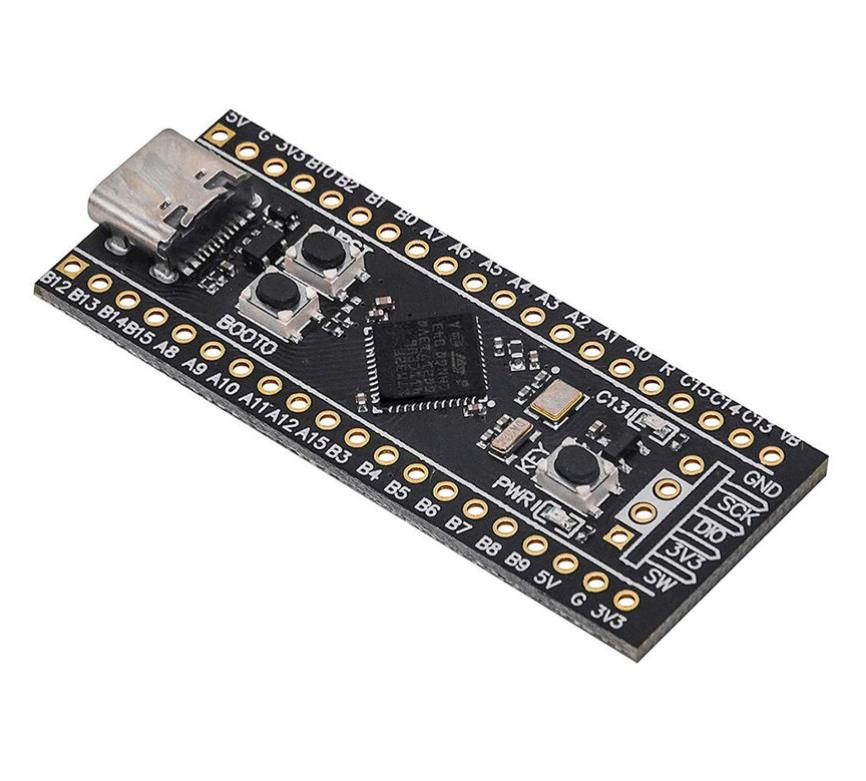

STM32F411CEU6 cortex M4 kullanılmış modül karttır. Üzerinde kristal buton pin bağlantı headerları gibi temel ihtiyaçları karşılayacak donanımları vardır. Type C usb bağlantı soketi üzerinden haberleşme ve besleme işlemleri yapılır. Güçlü ve zengin donanımı olan bu işlemci ile projelerinizi kolaylıkla gerçekleştirebilirsiniz. Boot0 butonuna basılı tutarken bilgisayara bağlarsanız Pcde DFU modda st aygıt olarak gözükmektedir. ( Gerekli driverlar yüklenmiş olması gerekebilir). Daha sonrasında harici programlayıcı gerekmeden usb üzerinden st yazılımları ile program yükleyebilirsiniz.
Genel Özellikler
· STM32F411CEU6 Cortex M4 Mcu
· Type C Usb besleme ve haberleşme soketi
· 25MHZ kristal osilatör
· 32.768Khz kristal osilatör
· Boot0, reset ve kullanıcı butonu
· Güç gösterge ledi ve kullanıcı ledi
· Flash entegre lehimlenebilecek boş entegre padleri

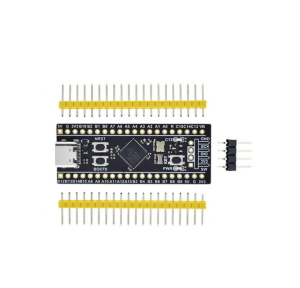

· Kenarlarda 20 pin mcu pin bağlantı soketleri.
· 4 pin programlama soketi.
Teknik Özellikleri
|
Çekirdek İşlemci |
ARM® Cortex®-M4 |
|
Çekirdek boyutu |
32-Bit |
|
Veri Dönüştürücüler |
A/D 10x12b |
|
Bağlantı |
I²C, IrDA, LIN, MMC/SD/SDIO, SPI, UART/USART, USB OTG |
|
G/Ç Sayısı |
36 |
|
Çalışma sıcaklığı |
-40 °C ~ 85 °C (RT) |
|
Osilatör Tipi |
Dahili |
|
Program Hafıza Boyutu |
512KB (512K x 8) |
|
RAM Boyutu |
128K x 8 |
|
Gerilim |
1.7V ~ 3.6V |
|
Hız |
100MHz |
|
çevre birimleri |
Kararma Algılama/Sıfırlama, DMA, I²S, POR, PWM, WDT |
|

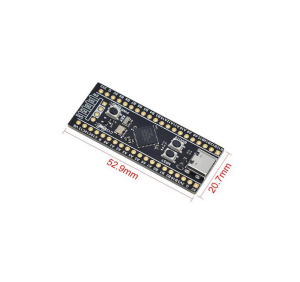

Boyutlar |
53mm x 21mm |
|
Ağırlık |
8gr |
