TCRT5000L 5 Kanal Kızılötesi Sensör Modülü 5'li Çizgi İzleyen Sensör Arduino

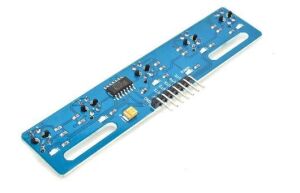

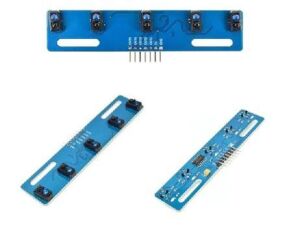

Üzerinde 5 adet TCRT5000L Kızılötesi sensör bulunmaktadır. Siyah zemin üzerine beyaz yada beyaz zemin üzerine siyah çizgileri algılayabilir. Çizgi izleyen araç yada çizgi izleme robotu projeleriniz için ideal bir sensördür.
Teknik Özellikler:
1. Tip: 5-li Çizgi İzleme Sensörü

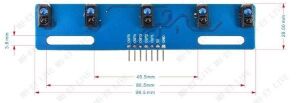

2. Boyut: 95mm x 20mm (LxW)
3. çip kullanın: 74HC14D
4. çalışma gerilimi: 3.3v-5v
5. Çıkış modu: dijital sinyal
6. Ölçüm mesafesi: 1CM-1.5CM
7. Algılama sondası: TCRT5000L
8. Algılama sinyali: siyah çizgi girişi düşük algılama, beyaz algılama
9. doğruluk, algılama aralığı çıkışı düşük seviyesinin ötesindedir.
10. LED durumu: siyah çizginin algılanması LED kapalı, beyaz çizgi LED ışığının algılanması

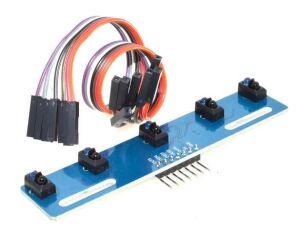

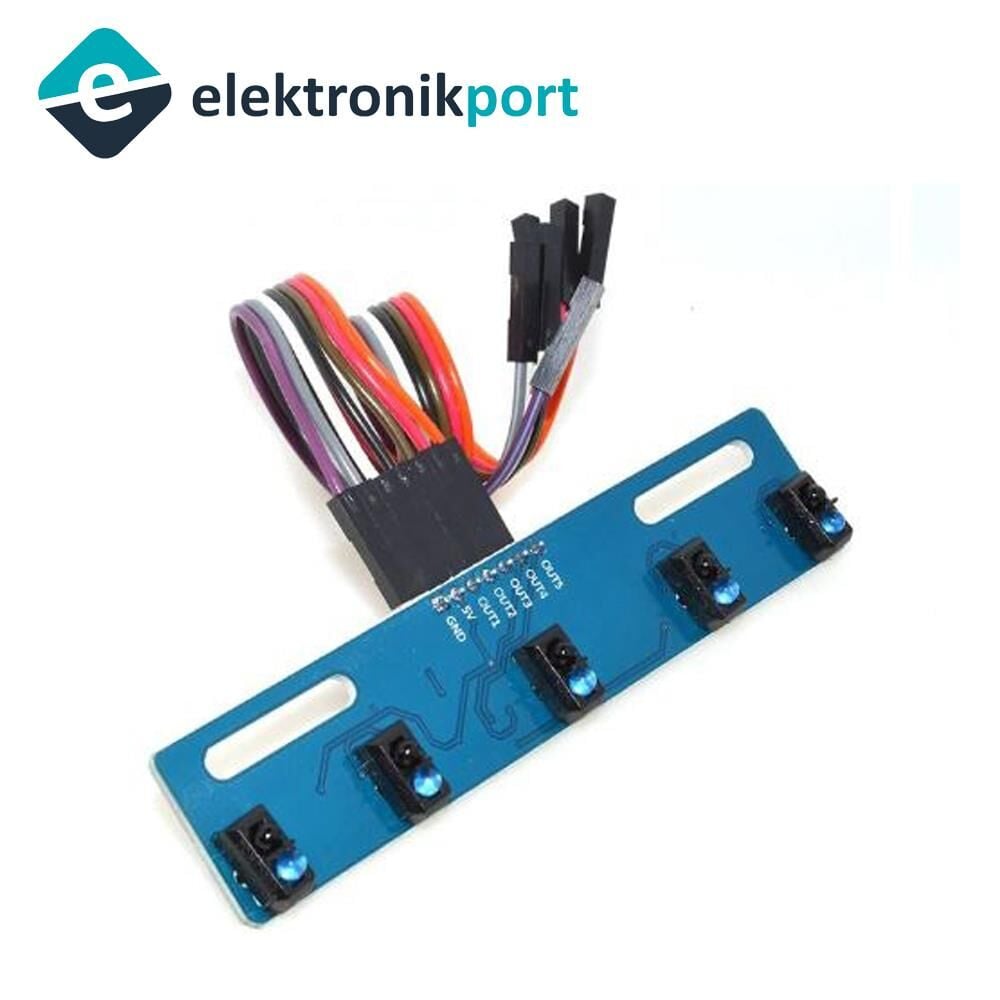

Bağlantılar:
1.VCC: VCC, 3.3V ~ 5V voltajına erişebilen güç giriş portudur
2.GND: GND, güç kaynağının negatif girdisidir
3.OUT1 ~ 5: OUT, sinyal çıkış portu, MCU link I / O portudur.
