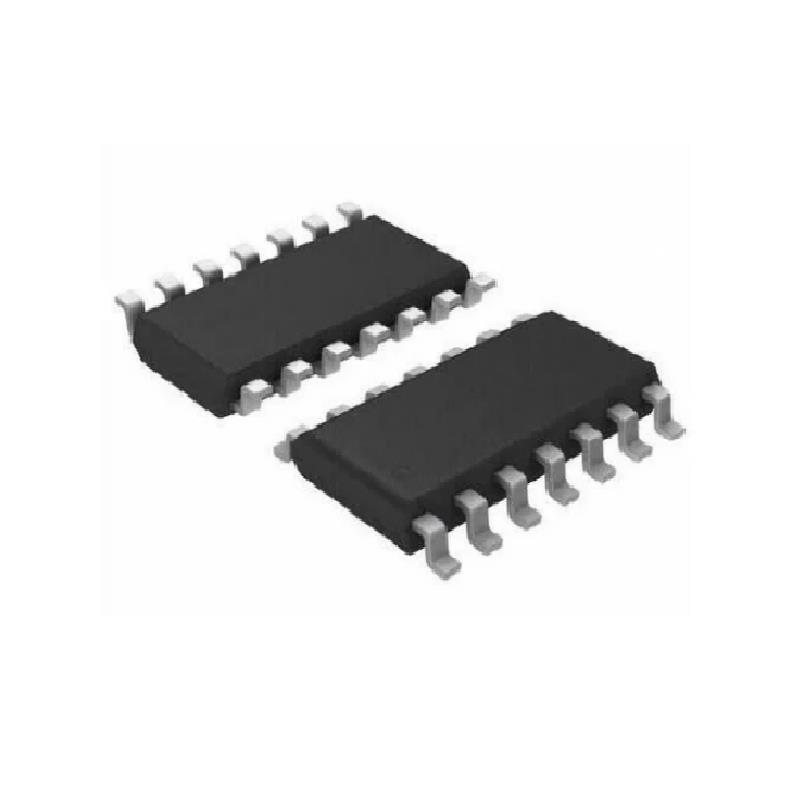

UC3845D SOIC-14 SMD Entegresi

Ürün Açıklaması:

UC3845D, yüksek performanslı bir PWM (Pulse Width Modulation) kontrol entegresidir. Switch-mode güç kaynakları ve DC-DC dönüştürücülerde yaygın olarak kullanılır. Bu entegre, düşük başlangıç akımı, yüksek frekanslı çalışma ve hassas referans voltajı ile verimli güç yönetimi sağlar.

Özellikler:

• Model: UC3845D
• Paket Tipi: SOIC-14 (Surface-Mount Device)
• Fonksiyon: PWM Kontrol Entegresi
• Çalışma Voltajı: 7.6V - 30V
• Başlangıç Akımı: 0.5mA (typical)
• Çıkış Akımı: 1A (peak)
• Çalışma Frekansı: 52kHz (typical)
• Referans Voltajı: 5V ±1%
• Duty Cycle: Maksimum %100
• Sıcaklık Aralığı: -40°C to +85°C

Pin Yapısı:

• 1. COMP: Hata amplifikatörü çıkışı ve PWM karşılaştırıcı giriş
• 2. VFB: Geri besleme voltajı girişi
• 3. ISENSE: Akım algılama girişi
• 4. RT/CT: Zamanlama direnç ve kapasitör girişi
• 5. GND: Toprak bağlantısı
• 6. OUTPUT: PWM çıkışı
• 7. VCC: Güç kaynağı bağlantısı
• 8. VREF: Referans voltaj çıkışı
• 9-14: Kullanılmayan pinler

Kullanım Alanları:

• Switch-Mode Güç Kaynakları: Verimli enerji dönüşüm sistemleri
• DC-DC Dönüştürücüler: Voltaj regülasyonu ve güç yönetimi uygulamaları
• Endüstriyel Kontrol Sistemleri: Hassas enerji kontrolü gerektiren sistemler
• Telekomünikasyon: Güç kaynaklarının verimli yönetimi
• Otomotiv Elektroniği: Araç içi güç yönetimi

Avantajları:

• Yüksek Performans: Yüksek frekanslı çalışma ile verimli güç dönüştürme
• Düşük Güç Tüketimi: Düşük başlangıç akımı ve düşük standby gücü
• Hassas Kontrol: Hassas referans voltajı ile kararlı performans
• Geniş Uygulama Alanı: Farklı voltaj ve güç gereksinimlerini karşılayabilme

Uygulama Örnekleri:

• Güç Kaynağı Modülleri: Yüksek verimli güç kaynakları tasarımı
• Elektronik Cihazlar: Bilgisayarlar, televizyonlar ve diğer tüketici elektroniği cihazları
• Endüstriyel Elektronik: Fabrika otomasyonu ve robotik sistemlerde enerji yönetimi
• Taşınabilir Cihazlar: Batarya şarj cihazları ve mobil güç çözümleri

UC3845D SOIC-14 SMD Entegresi, yüksek verimlilik ve güvenilirlik gerektiren modern güç yönetimi uygulamaları için ideal bir çözümdür. Kompakt SOIC-14 paketi ile alan tasarrufu sağlar ve montaj kolaylığı sunar.
