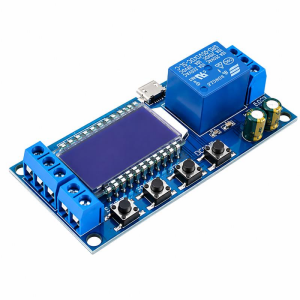

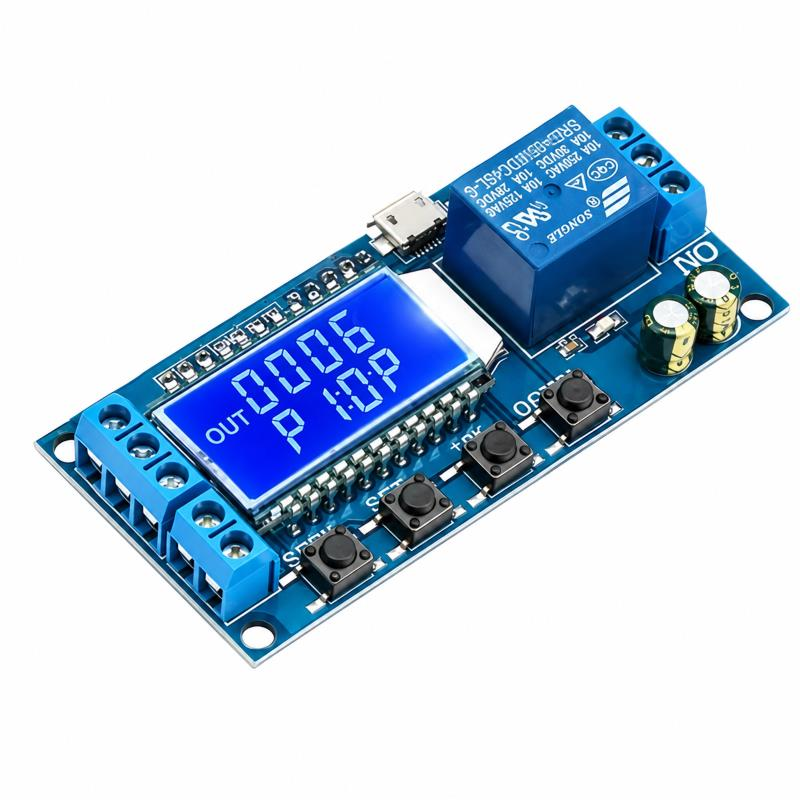

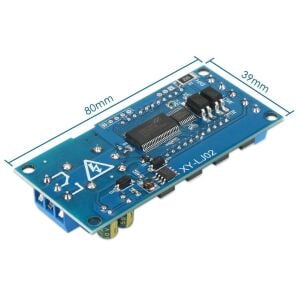

XY-LJ02 Zaman Ayarlı Röle Modülü
XY-LJ02 Zaman Ayarlı Röle Modülü

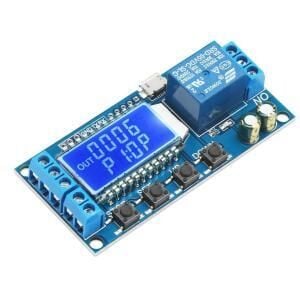

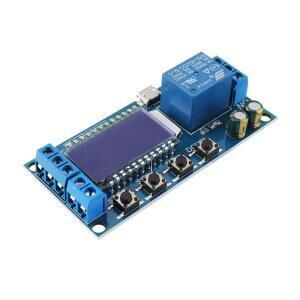

7 farklı fonksiyonu bulunan zaman ayarlı röle modülüdür.
Üzerindeki 5V Micro USB girişinden yada klemenslerden beslenebilir.
0.1 saniye ve 9999 dakika arası süre ayarı yapılabilir.
Kullanım:
Modül üzerindeki set tuşuna basılı tutularak set etme arayüzü açılır. Buradan mod seçilir ve ardından tekrar set'e basılınca süre kısmına geçilir. Bu ekranda stop tuşuna basılarak zamanın birimi değiştirilebilir. Gerekli parametreler girildikten sonra set tuşuna basılı tutularak kaydedilir. Bağlantı şeması aşağıdaki gibidir.
Röle Modları:
P1: Tetikleme verildikten sonra belirlenen süre boyunca röleyi açar, süre bittiğinde ise röle kapanır. Tekrar tetiklense de süre dolana kadar röle kapanmaz ve süre değişmez.
P2: Tetikleme verildikten sonra belirlenen süre boyunca röleyi açar, süre bittiğinde ise röle kapanır. Tekrar tetiklense süre tekrar başa döner. Örneğin 10 saniye belirlediniz ve 5.saniyede tetiklediniz süre tekrar 10 saniye olur.
P3: Tetikleme verildikten sonra belirlenen süre boyunca röleyi açar, süre bittiğinde ise röle kapanır. Tekrar tetiklenirse süre başa döner ve röle sıfırlanır çalışma durur.
P4: OP olarak rölenin açık kalma süresi girilir. Set edildikten sonra CL değerine ise kapalı kalma süresi girilir. Tetiklendikten sonra CL değeri kadar kapalı kalan röle açılır ve OP değeri kadar açık kalır. Tekrar tetiklense de süre dolana kadar tetiklenmeye devam eder.
P5: OP olarak rölenin açık kalma süresi ardından CL olarak rölenin kapalı kalma süğresi girilir. Ardından çıkan LP değeri ise bu döngünün kaç kez tekrarlanacağıdır. Örneğin OP 2 sn CL 3s ve LP 2 girilirse, 2sn açık kalan röle 3sn kapalı kalacaktır. Ardından tekrar 2sn açılıp 3sn kapalı kalacaktır ve çalışma duracaktır. Eğer çalışma esnasında tetiklenirse çalışma durur ve başa döner.
P6: P5'in aynısıdır. Tek farkı tetikleme yapılsa da işlem durmaz.
P7: Bu modda bir süre girilse dahi tetikleme sinyali sürekli geldiği sürece röle açılır ama süre azalmaz. Sinyal kesildiği anda röle açık kalmaya devam eder ve süre başlar. Bittiğinde ise röle kapanır.
