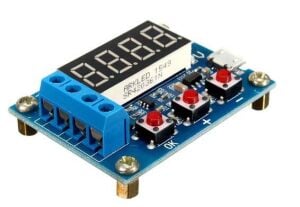

ZB2L3 Akü Pil Kapasite Test Cihazı - 18650 Lityum 1,5 - 15V 3A

ZB2L3 Akü Pil Kapasite Test Cihazı - 18650 Lityum 1,5 - 15V 3A

1.5V - 15V Pil Kapasite Ölçer ile  lityum piller ve kuru akülerin kapasitelerini ölçebilirsiniz. Uzun süre kullanılmayan pillerin ve akülerin kapasitesi azalır. Bu tarz bataryaların kullanılabilir kapasitesini öğrenmek için ideal bir çözümdür. Deşarj işleminde kullanılan iki adet direnç ile birlikte gelmektedir.

Özellikler:

        1.5 v ~ 15 v Pil Kapasitesi Ölçer Teknik Özellikleri

        Besleme voltajı: Microusb Soket üzerinden DC4.5-6V

        Çalışma akımı: 70ma%27dan az

        Deşarj gerilimi: 1V-15V çözünürlük 0,01V

        Sonlandırma voltaj aralığı: 0.5-11.0 V

        Desteklenen akımı: maksimum 3A

        Çözünürlük 0.001A

        Maksimum gerilim ölçüm hatası: 1% + 0.03 V

        Maksimum akım ölçüm hatası: 2% +-0.010A

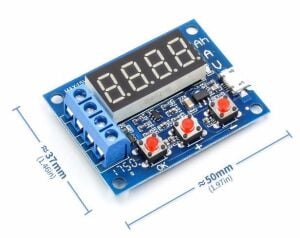

        Ürün boyutu: 50mm X 36mm X 17mm

    Kullanım Şekli:

  Ölçeceğiniz pil tamamen dolu olmalıdır.

  Pil klemensteki pil girişine kutuplara dikkat edilerek bağlayın. Kutuplar ters bağlanırsa pil ve devre zarar görebilir.

  Pile uygun direnci kullandığınızdan emin olun. Direnç olmadan çalıştırmayın.

  Micro USB girişinden 5V vererek modülü çalıştırın.

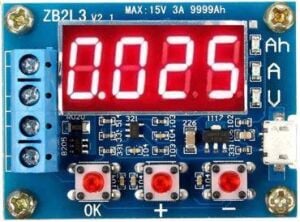

  Ekranın sağındaki ledler ekrandaki değerin ne olduğunu gösterir:

            Ah: mAh değerinde azalan akım

            A: Kapasite

            V: Pilin anlık voltajı

  Ok düğmesine bastığınızda deşarj işlemi başlar.

  "+" ve "-" düğmelerine basarak deşarj işleminin kaç voltta sona ereceğini seçebilirsiniz.

  Herhangi bir sorunda modül hata verecektir. Hata kodlarının anlamları şu şekildedir:

            Err1: Pil voltajı 15V%27tan yüksek.

            Err2: Pil voltajı sonlandırma voltajından düşüktür veya pil bağlı değildir.

            Err3: Pil yük boşalmasına karşı koyamaz, akım direnci çok büyük.

            Err4: Akım 3A%27den fazla.

            Err5: Uygunsuz kullanım veya bağlantı hatası sebebiyle, cihaz bozulmuştur ve tekrar kullanılamaz. ( Akım örnekleme devresi yada mosfet yanmıştır.) Improper use or wiring error has caused the device to burn out and cannot be used (current sampling or control switch MOS burned)

  Direnç deşarj işlemi sırasında ciddi şekilde ısınır. Bu duruma dikkat ediniz.

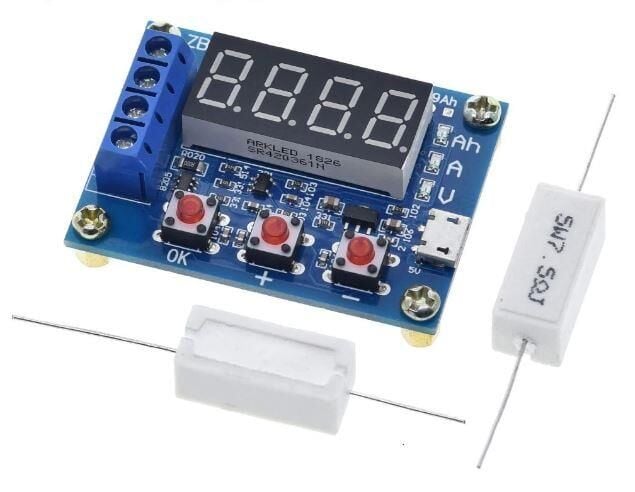

Paket İçeriği:

1 Adet Pil Kapasite Test Cihazı

2 Adet Yük Direnci 7.5R 5W
